АЭП-3КС/3К6С/4КС/4К6С/5КС/6КС48П
АЭП-3КС/3К6С/4КС/4К6С/5КС/6КС48П

Гибкий дизайн | Эффективное преобразование | Дружественный к сети


Гибкий дизайн


◆ Небольшой размер, легкий вес, поддержка ручной установки, снижение затрат на установку и обслуживание пользователем.

◆ Мультикоммуникационный интерфейс: RS485, GPRS (опционально), Wi-Fi (опционально).

◆ Автоматический выключатель постоянного тока, простой в обслуживании и безопасный в использовании.

◆ Конвекция без вентилятора. Цифровая технология управления DSP.

Эффективное преобразование


◆ Бестрансформаторный, макс. КПД до 98,1%

◆ Евро. КПД до 97,6%

◆ Общий ток THD <2%



Дружественный к сети


◆ Активная и пассивная защита от изолирования.

◆ Функция плавной регулировки активной мощности (0–100 %).





Отличные качества


◆ Сертификация CQC Gold Sun

◆ Сертификация TUV

◆ Сертификация SAA

◆ Сертификация CE



АЭП-3КС/3К6С/4КС/4К6С/5КС/6КС48П
АЭП-3КС/3К6С/4КС/4К6С/5КС/6КС48П
Название модели АЭП-3КС48П АЭП-3К6С48П АЭП-4КС48П АЭП-4К6С48П АЭП-5КС48П АЭП-6КС48П
Входные данные батареи
Тип батареи Литиевая или свинцово-кислотная батарея
Номинальное напряжение батареи (В) 48
Максимальное зарядное напряжение (В) ≤60 (настраиваемый)
Максимальный ток заряда/разряда (А) 75 90 100 110 120 120
Входные данные фотоэлектрической системы
Максимальная входная мощность постоянного тока (кВт) 3,9 4.7 5.2 6 6,5 7,5
Максимальное входное напряжение постоянного тока (В) 500
MPPT Диапазон рабочего напряжения (В) 150~450
Пусковое напряжение (В) 125
Максимальный входной ток (А) 18 18/18 18/18 18/18 18/18 18/18
номер MPPT 1 2 2 2 2 2
Выходные параметры переменного тока (сетевые)
Максимальная выходная полная мощность (кВт) 3300 3960 4400 5000 5500 6000

Номинальное выходное напряжение (В) 230
Номинальная выходная частота (Гц) 50/60 Гц
Максимальный выходной ток (А) 15 18 20 22 25 27

Выходной коэффициент мощности ~1 (-0,8 опережает ~+0,8 отстает)
Выходные параметры переменного тока (автономные)
Номинальная выходная полная мощность (ВА) 3000 3600 4000 4600 5000 6000

Максимальная выходная полная мощность (ВА) 6000,15сек 7200,15сек 8000,15сек 9200,15сек 10000,15сек 10000,15сек

Номинальное выходное напряжение (В) 230(±2%)
Номинальная выходная частота (Гц) 50/60(±0,2%)
Максимальный выходной ток (А) 14 16 18 21 23 27

Эффективность
Максимальная эффективность (PV) 97,6%
Максимальная эффективность (ячейка) 94,5%
Европейская эффективность 97%
Защита
Защита от обратной полярности фотоэлектрического входа Да
Обнаружение сопротивления изоляции фотоэлектрических модулей Да
Обнаружение остаточного тока Да
Выходная защита от перегрузки по току Да
Защита выхода от короткого замыкания Да
Защита от перенапряжения на выходе Да
Основные данные
Рабочая температура (°C) -25~60
Температура хранения (°C) -30~65
Относительная влажность 0~95%
Рабочая высота (м) ≤4000
Охлаждение Воздушное охлаждение
Шум (дБ) <55
Вес (кг) 20
Размер (ширина х высота х глубина) (мм) 427*554*198
Класс защиты IP66
Топология ВЧ изоляция (сторона батареи)


АЭП-3КС/3К6С/4КС/4К6С/5КС/6КС48П
АЭП-3КС/3К6С/4КС/4К6С/5КС/6КС48П


видео

Особенности продукта

Алюминиевый корпус

Алюминиевый корпус изготовлен методом штамповки, что обеспечивает отличную водонепроницаемость и устойчивость к коррозии.









Специальная защита для печатной платы.png

Возможность суперперегрузки

Максимальная поддержка перегрузки более чем в 1,3 раза, подходит для двухстороннего фотоэлектрического модуля.

Двусторонняя солнечная панель может генерировать энергию с обеих сторон.

Задняя сторона обеспечивает на 25 % больше мощности, чем номинальная.

Двусторонние панели увеличивают выработку электроэнергии в системе и требуют большего резервирования инвертора.

Специальная защита для печатных плат

Толщина Аотай 105 мкм
медный слой на печатной плате
доска и другие высшего уровня
конфигурация (обычно 75 мкм
в отрасли)







Тематическое исследование

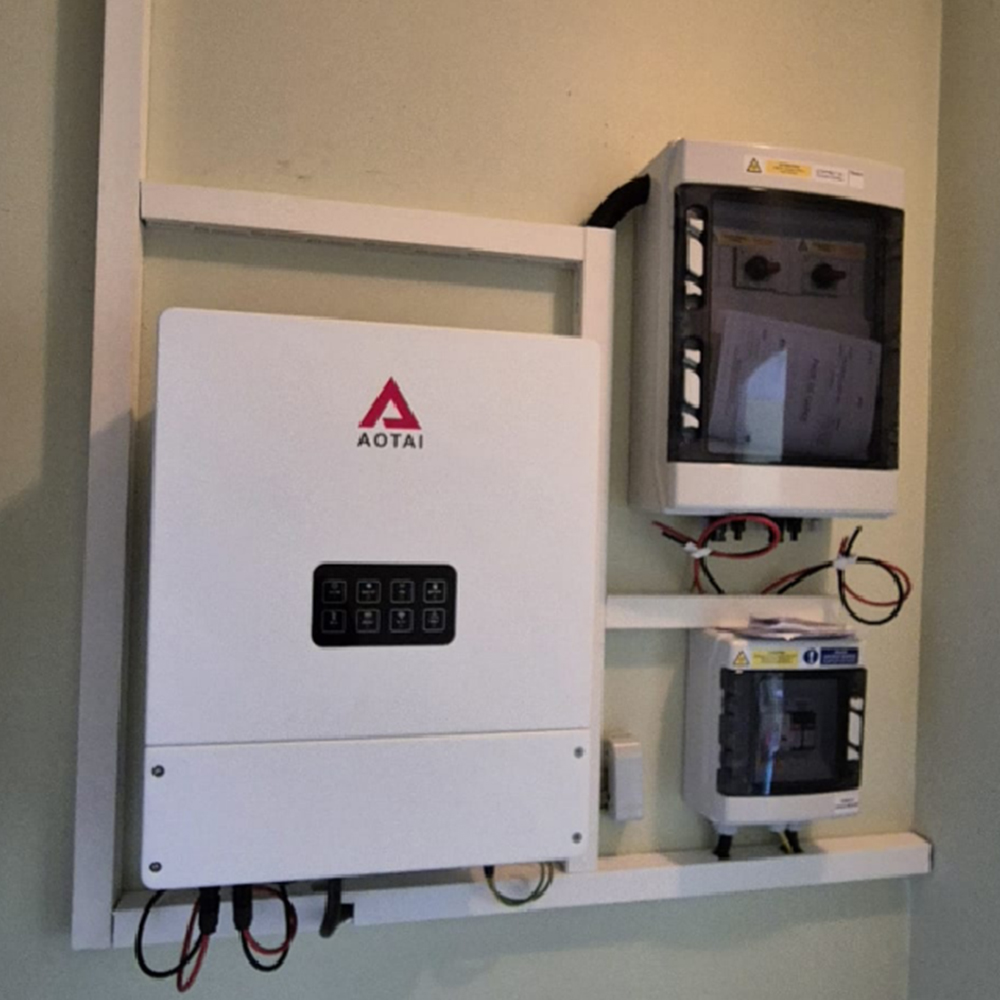

  • Франция

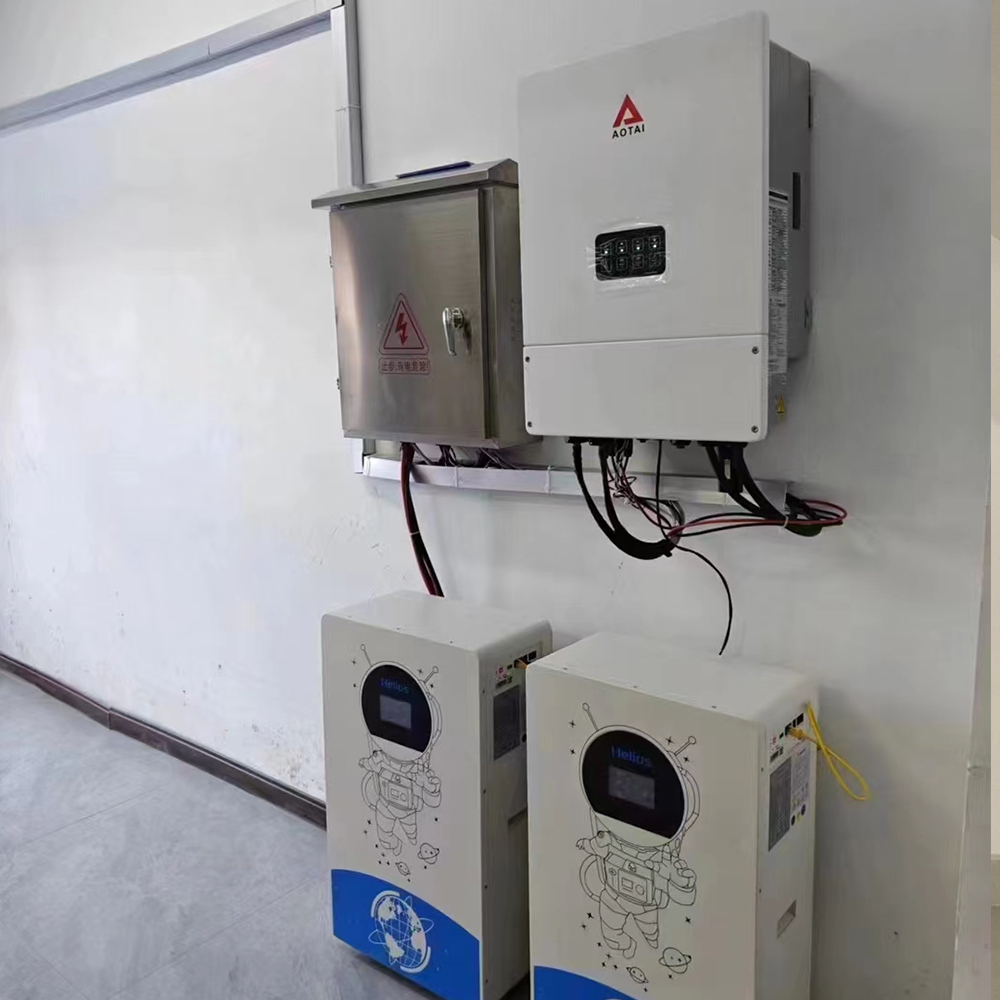

  • Франция

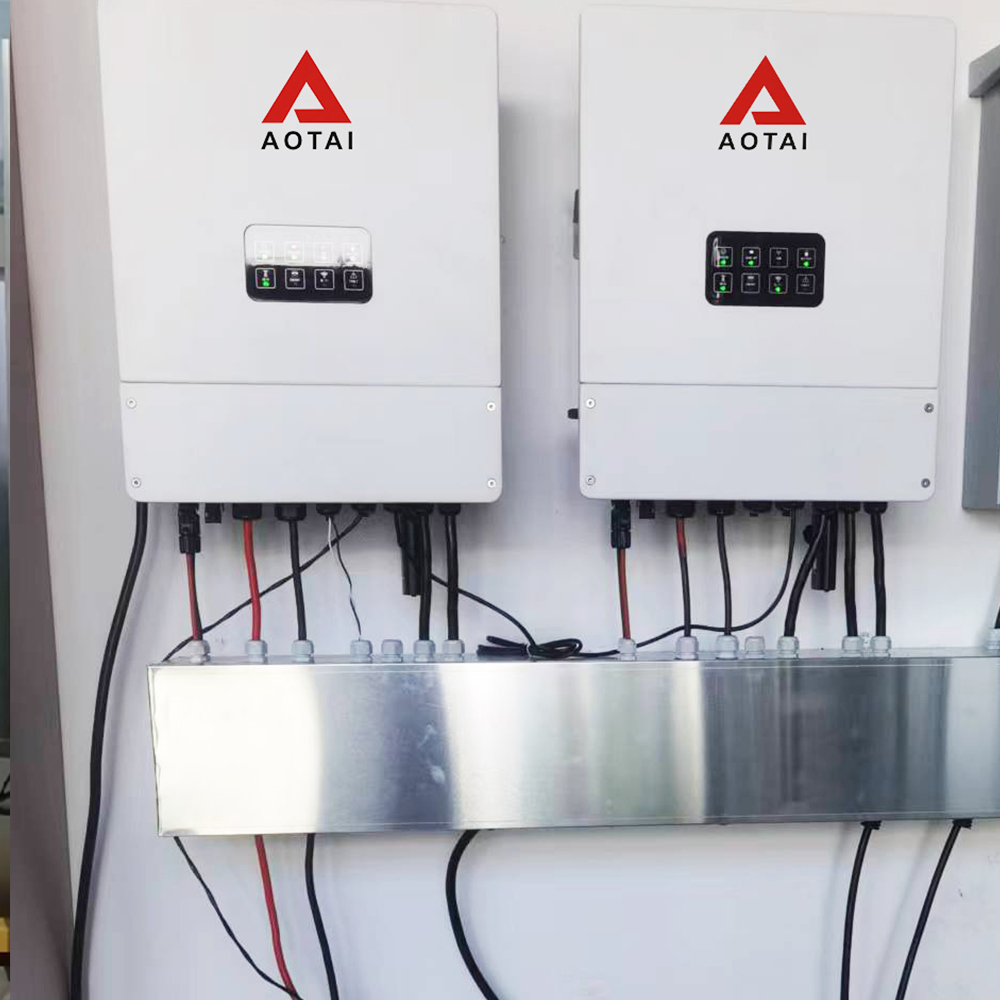

  • Китай
